Ce petit appareil, économique mais de qualité est un lecteur autonome de fichier(s) audio contenu(s) sur une carte micro-SD (vendue séparément). Il lit, les fichiers WAV ou MP3 qu'elle contient, en mono.

Dessus il y a un bouton "Play", pour une utilisation simple :

• Une pression courte (< 1 seconde) lance une seule lecture du premier fichier.
• Une pression longue (> 1 seconde) le lance en boucle le premier fichier.
• Maintenez le bouton enfoncé au démarrage et tous les fichiers seront lus à la suite, à l'infini.

Ce module est idéal pour réaliser une installation sonore, une exposition, une muséographie, une mise en scène, une borne audio, l'intégrer à une oeuvre d'art ou pour le modélisme, par exemples.

Pour une utilisation avancée, lisez la notice d'utilisation.

Si vous cherchez un module plus intelligent, tournez-vous vers mon "pour choisir entre l'un ou l'autre ?

Si vous avez la moindre question, ez-moi !

En vidéo 2w4j3y

Infos complémentaires 6n5d11

Voici des démonstrations de ce qu'il est possible d'en faire :

• Une boîte à Meuh électronique
• Ma "cascade véritable"
• Une pancarte sonore pour musée ou galerie
• La pancarte sonore d'un utilisateur
• Une veilleuse sonore
• Sonorisation d'une oeuvre d'art
• Et des milliards d'autres choses...

En détail 135q2h

Comme le module est tout nu, à vous de l'équiper et lui construire un petit boitier si vous le souhaitez, et faites ATTENTION que rien de conducteur ne touche le circuit imprimé, pas même le métal d'un haut parleur. Risque de court-circuit fatal pour le Pico !

Le module est doté de deux borniers à vis notés "1" et "2" sur la carte : il s'agit de "AdKey1" et "AdKey2". Il est possible d'y ajouter en parallèle plusieurs boutons poussoirs à leurs bornes en les montant en série avec des résistances (plus d'informations sur la notice).

Le module peut être alimenté entre 3,2 et 5 volts, mais une alimentation de 5V est recommandée pour obtenir la puissance audio maximale de 3 W. Le module seul est très économe en énergie : moins de 10 mA ! Parfois, les powerbanks dites « intelligentes » se mettent en veille, le privant d'alimentation, surtout à faible puissance sonore. Testez !

Si vous souhaitez comprendre son fonctionnement, pouvoir lancer plusieurs fichiers, rendez-vous sur Fabriquer une boite à sons".

J'ai entièrement conçu l'appareil : du dessin de la carte électronique, jusqu'à la soudure des composants. Il est réalisé par mes propres mains.

En cas de problème ou questions, ez-moi.

Caractéristiques techniques 1e174f

• Notice d'utilisation
• Alimentation, au choix :
  • USB-C (transfo. et câble, en supplément)
  • Micro-USB
  • Boitier pour 3 x AA (piles ou batteries, anciennement LR06, non incluses)
  • Boitier pour 4 x AAA (piles ou batteries, anciennement LR03, non incluses)
  • Boitier pour 1 x 18650 (batterie 18650, non incluse)
• : Carte "MicroSD" ou "TF" (vendu séparément), formatée en Fat16 ou ExFat, jusqu'à 32 Go
• Formats : .mp3 et .wav
• Canaux : Mono (gauche et droite mixées)
• Lecture, via le bouton poussoir :
  • Tous les fichiers dans l'ordre, en boucle
  • Le premier fichier, 1 fois
  • Le premier fichier, en boucle
• Puissance audio : amplificateur 3 Watts (sous 4 Ω)
• Impédance de sortie : 4 Ω. Pour disposer d'une sortie "line", choisissez le module "Ambi'Son".
• Volume : Analogique, réglable avec un tournevis
• Sorties audio, au choix :
  • Jack 3,5 mm
  • Haut-Parleur 3 Watts (inclu)
  • Résonateur 3 Watts (inclu)
• Consommation : entre 10 mA et 20 mA

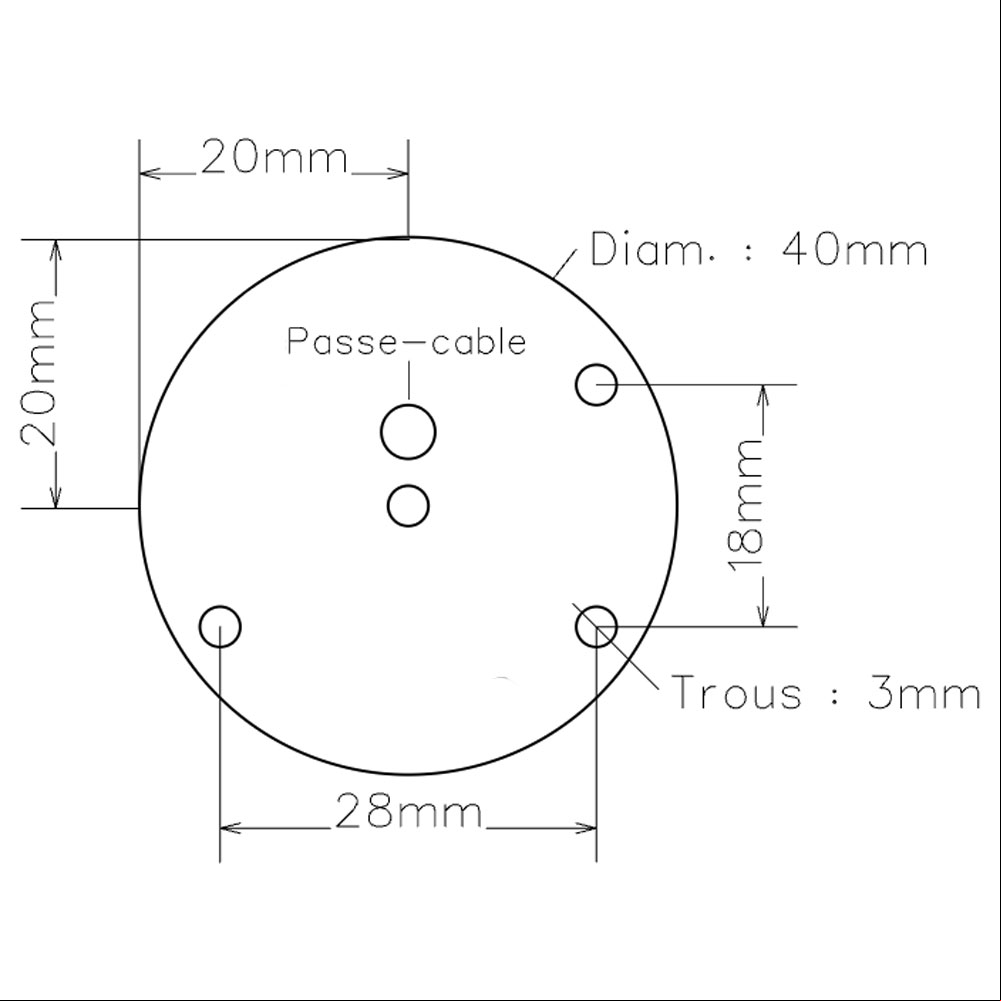

• Dimensions : 40 mm de diamètre, 20 mm d'épaisseur Détails des perçages : Voir dernière image.
• Sensible à l'humidité et à la pluie : à utiliser en intérieur ou bien protégé.
• Fabrication artisanale

Vendu séparément (car facultatif) 6r4b2x

• Transfo et câble USB-C, pour l'alimenter
• Carte MicroSD, pour contenir vos fichiers
• Piles ou batteries AA (anciennement LR06), AAA (anciennement LR03) et 18650

Quoi qu'il en soit o144q

• Si vous êtes "nul.le" en électronique, je peux me charger de vous installer les boutons supplémentaires de votre choix. Parlons-en !
• Si vous cherchez un appareil plus "intelligent", dirigez-vous vers mon module "Ambi'Son".
• Besoin d'aide pour choisir entre l'un ou l'autre ?
• Si vous avez la moindre question, ez moi !

Photos, vidéos, composants, couleurs, version, etc. : non contractuels.

Notez, Commentez ! 4q6d1z

Commentaire 186x3v

J'en ai acheté 5 puis 10 pour diverses installations sonores : Extra. Je les cache facilement et utilise le born!er pour y brancher un bouton poussoir de mon choix. Le public met le casque et appuie sur mon bouton pour entendre le fichier son. Rien à dire de plus que : Extra. Un petit module tout petit et super simple d'utilisation que je conseil toujours aux artistes et musées qui ont dans l'idée de créer une expérience sonore.
